Метрична різьба та її кроки

16.02.2026 13:14

Вступ

У даній статті ми ознайомимось з різьбою, а саме метричною. Людям, що звикли працювати, творити та мислити метричною системою вимірювань, дуже зручно працювати виключно метричними різьбами.

Окрім найголовнішого параметру позначення різьби – діаметру, розберемось з другим по важливості параметру – кроком.

Що таке метрична різьба: основне визначення

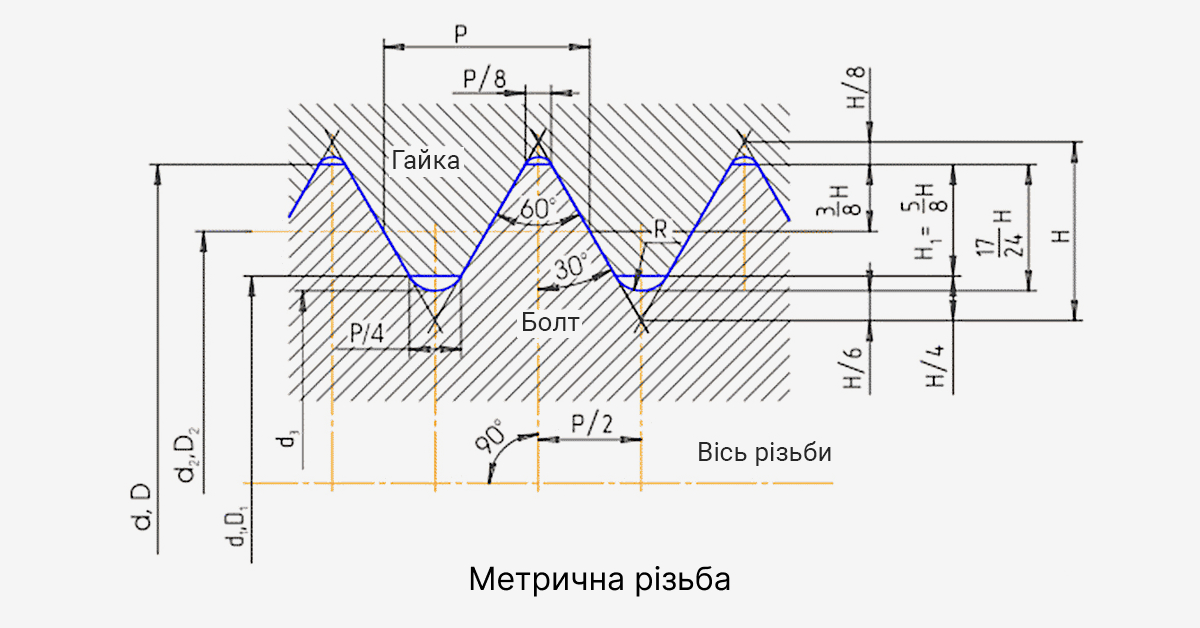

Різьба – це виступи зі впадинами, що чергуються між собою на поверхні тіл обертання та розміщені по гвинтовій лінії. Метрична різьба - це нарізь з кроком та основними параметрами різьби в міліметрах, а також кутом при вершині зубців 60 градусів.

Крок різьби: поняття та значення

Крок різьби – відстань вздовж осі деталі між однаковими її елементами, такими як виступи чи впадини. Крок позначається латинською буквою «Р». Головне, що треба запам’ятати у підході до позначень різьб метричних, що коли після діаметру не вказується значення кроку – це значить, що він стандартний крупний.

Приклад умовного позначення болта виконання 1 з діаметром різьби d = 12 мм, з розміром «під ключ» S = 18 мм, довжиною 60 мм, з крупним кроком різьби з полем допуску 6g, класу міцності 5.8, без покриття:

Болт М12-6gх60.58 (S18) ГОСТ 7798-70

-70 в кінці номера ГОСТ – це рік останньої редакції.

Другий приклад. Виконання 2, з розміром «під ключ» S = 19 мм, з дрібним кроком різьби з полем допуску 6g, класу міцності 10.9, зі сталі марки 40Х, з покриттям 01 (оцинкований) товщиною 6 мкм:

Болт 2М12х1,25-6gх60.109.40Х.016 ГОСТ 7798-70

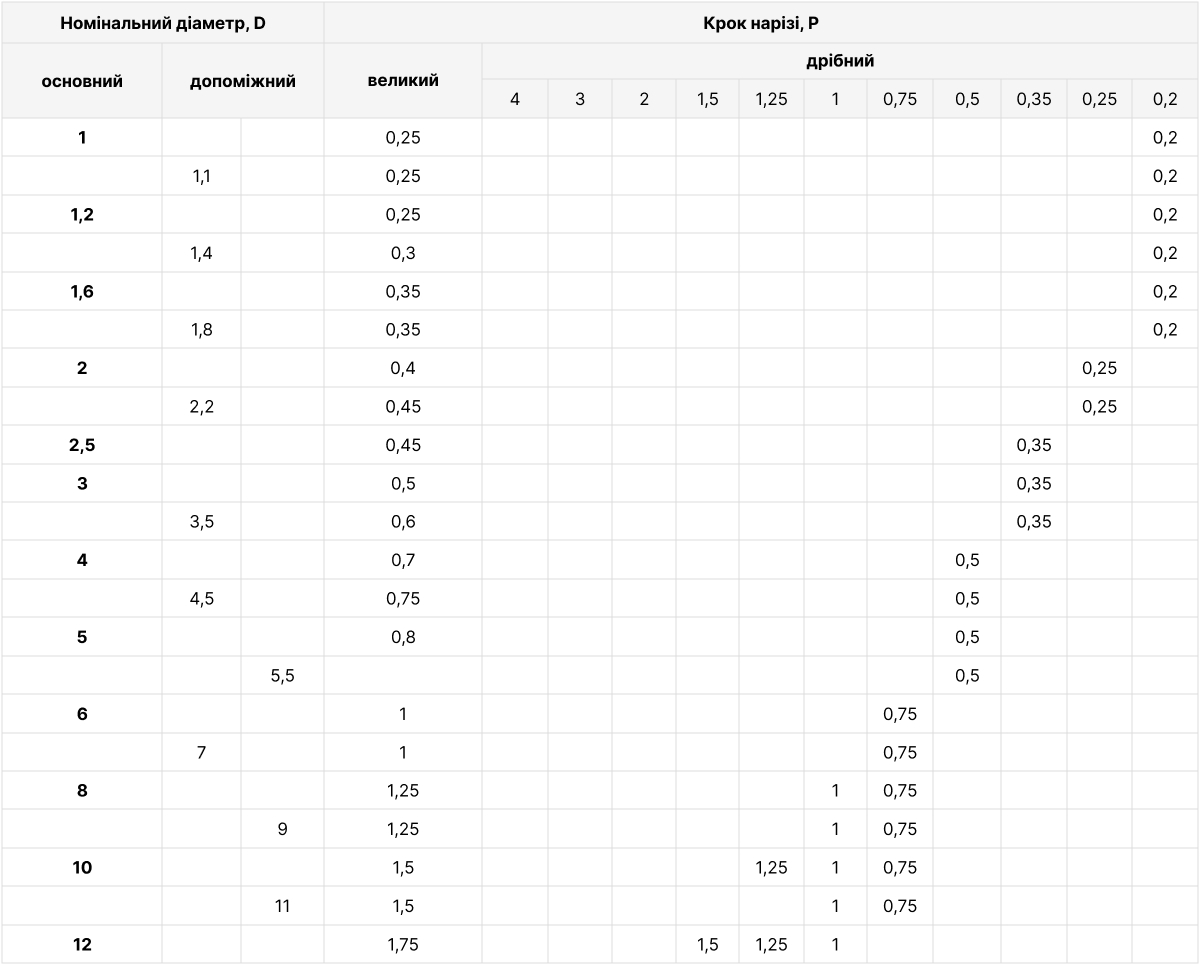

Таблиця метричних різьб

Метричні різьби мають таблицю основних та допоміжних (довідкових) розмірів. Для кожного розміру стандартної метричної різьби є ряд кроків, затверджених стандартом ДСТУ ISO 5408 або іншими стандартами, що стосуються різьб та різьбових з’єднань. Наприклад, для різьби М10 стандартний крупний крок є 1,5мм. Але й може нарізатись дрібний крок 1,25; 1,0; 0,75мм. При позначенні крупний крок не вказується як часто вживаний (звичайний). Дрібні ж кроки обов’язково вказуються для підкреслювання специфіки.

Типи кроків: стандартний, дрібний і спеціальний

За замовчуванням на кожен типорозмір по діаметру різьби використовується крупний крок, що надає можливість прискорити роботу з різьбами та різьбовими з’єднаннями, зменшити номенклатуру, складські запаси кріплень. Крупний крок часто називають стандартним (типу звичайним, часто вживаним) хоча це невірна трактовка. Стандартами по різьбам прописані як крупні так і дрібні кроки.

Дрібні кроки метричної різьби часто використовуються у випадках, коли необхідно уникнути самовідгвинчування через вібрації (наприклад у з’єднаннях деталей, що обертаються в машинах і механізмах).

Спеціальні ж кроки, що не входять у стандартний ряд, можуть мати різьби у дуже специфічних задачах (не масове виробництво). Адже кожен конструктор при розробці любої деталі чи механізму повинен обирати з типових стандартних одиниць, що здешевлює виріб вцілому та полегшує його ремонт та експлуатацію.

Стандарти, що регламентують метричну різьбу

Стандарти для метричних різьб:

ГОСТ 24705-2004 (ІСО 724:1993) «Різьба метрична. Основні розміри»
ГОСТ 9150-2002 «Основні норми взаємозамінюваності. Різьба метрична. Профіль»
ГОСТ 8724-2002 «Основні норми взаємозамінюваності. Різьба метрична. Діаметри і кроки»
ISO 965-1:1998 «Різьби метричні ISO загального призначення. Допуски. Частина 1. Принципи і основні характеристики»
ISO 965-2:1998 «Різьби метричні ISO загального призначення. Допуски. Частина 2. Граничні розміри різьб для болтів і гайок загального призначення. Середній клас точності»
ISO 965-3:1998 «Різьби метричні ISO загального призначення. Допуски. Частина 3. Відхилення для конструкційного різьблення»
ISO 965-4:1998 «Різьби метричні ISO загального призначення. Допуски. Частина 4. Граничні розміри для зовнішніх гвинтових різьб, що гальванізуються гарячим зануренням, для збірки з внутрішніми гвинтовими різьбами, нарізаними мітчиком з позиції допуску H або G після гальванізації»
ISO 965-5:1998 «Різьби метричні ISO загального призначення. Допуски. Частина 5. Граничні розміри для внутрішніх гвинтових різьб гвинтів для збірки із зовнішніми гвинтовими різьбамі, що гальванізуються гарячим зануренням, з максимальним розміром позиції допуску h до гальванізації»

Застосування метричної різьби в промисловості

Застосування метричної різьби у промисловості набуло надзвичайних масштабів. Майже неможливо розібрати любий механізм, щоб не побачити нарізану різьбу на деталях та збірних одиницях (кріпленнях).

Поради щодо правильного підбору метричної різьби

При обиранні метричної різьби намагайтесь уникати рідко застосовуваних різьб з дрібним чи спеціальним кроком, лівих різьб. Це полегшить пошук готових деталей для збору механізмів на світовому ринку та/або зменшить час та ціну нарізання різьб на своїх виробничих потужностях.

Фахівці компанії Stemax допоможуть підібрати оптимальний варіант різьбових зʼєднань для будівництва, виробництва, аграрної промисловості, автобізнесу, енергетики та оборонних проектів.
